Динамометрические болты ДС-15, ДС-25, ДС-60, ДС-80 Динамометры ДС-15, ДС-25, ДС-60, ДС-80 предназначен для измерения опорных усилий на корпуса несущих конструкций (подшипники, корпуса агрегатов, турбин), создаваемых непосредственно весом агрегатов и их узлов, а также перемещениями возникающими в процессе теплового расширения металла в процессе сборки оборудования и агрегатов, а также при его эксплуатации.
Динамометры ДС применяются при установке и монтаже оборудования, проведении плановых работ по техническому обслуживанию турбоагрегатов, нормализации процесса тепловых перемещений и оптимизации опорно-подвесной системы агрегатов.
В зависимости от допустимой максимальной нагрузки динамометрические болты ДС выпускаются четырех основных модификаций: ДС-15, ДС-25, ДС-60, ДС-80.

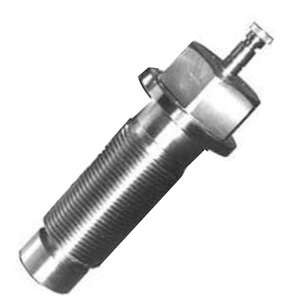

Динамометрический болт ДС представляет собой измерительное устройство состоящее из корпуса болта с монтажной резьбой, упругого элемента, стержня и индикатора ИЧ-10, регистрирующего величину деформации или перемещения.
Принцип работы динамометрического болта ДС основан на измерение величины деформации упругого элемента, возникающей в процессе установки (ввинчивании) динамометра в корпус цилиндра турбины или иного агрегата.
Перемещение упругого элемента в процессе монтажа или тепловой деформации передается через стержень на индикатор часового типа ИЧ-10 посредством которого происходит регистрация величины перемещения.
Подробнее: http://www.atlasmetr.com/index.pl?act=PRODUCT&id=56
|
