Батарейная установка циклонов 4БЦШ Батарейные установки циклонов предназначены для очистки воздуха от пыли в системах пневмотранспорта и аспирации на предприятиях по хранению и переработке зерна, предприятиях пищевой промышленности и сельского хозяйства.

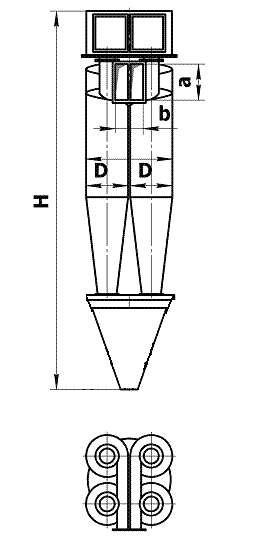

Батарейные установки состоят из сборной коробки, четырёх циклонов правого и левого исполнения, общего бункера.
Принцип работы
Запыленный воздух через входной патрубок поступает в циклоны и получает вращательное винтообразное, движение. Частицы пыли под действием центробежной силы прижимаются к стенкам циклонов, теряют скорость и скатываются вниз в сборный конус.
С помощью агрегата шлюзовых затворов собранная пыль выводится в пылепровод, а очищенный воздух через выхлопные трубы циклонов и сборную коробку выводится из циклонов вверх или вбок в воздуховод очищенного воздуха.
Типоразмер и обозначение установки батарейной определяются диаметром входящих в нее циклонов. Скорость воздуха на входе 16-18 м/сек.
