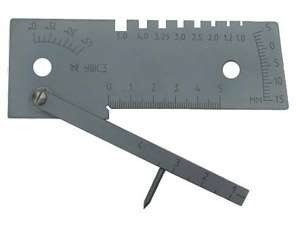

Шаблон сварщика УШС-3 Шаблон сварщика универсальный предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон может применяться на предприятиях и в организациях, проводящих сварочные работы.
Технические характеристики:
Диапазон измерения высоты усиления шва (шкала Г): от 0 до 5 мм
Диапазон глубины измерения глубины дефектов (вмятин, забоин) глубины разделки шва до корневого превышения кромок (шкала Г): – 0,15 мм
Диапазон измерения величины притупления и ширины шва (шкала Е): от 0 до 50 мм
Диапазон измерения величины зазора (шкала И): от 0,5 до 4,0 мм
Диапазон измерения углов скоса кромок (шкала Д): от 0 до 45°
Нормальные значения диаметров электродов, измеряемых шаблоном (пазы Ж): 1; 1,2; 2; 2,5; 3; 3,25; 4; 5 мм
