Трубогиб УГС-5 Трубогиб УГС-5
Электромеханический трубогибочный станок УГС-5 для гибки металлических труб и сортового проката методом обкатки в холодном состоянии.
Станок может использоваться для гибки труб:
- стальных водогазопроводных труб, ГОСТ 3262 - 75
- (диаметром V2'' до 2", толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ- 45; - стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20; - стальных бесшовных горячекатаных труб, ГОСТ 8732-70(d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм) марка стали любая;
- бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72; электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-8 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20; 08Х18Н10Т, 12Х18Н10Т,10Х17Н13М2Т и др.;
- бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45; - котельных труб ТУ 14-3-460-75 (d от 20 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х;
- медных труб ГОСТ 617-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм);
- латунных труб ГОСТ 494-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм);
- профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 1,5 до 3,5 мм)
Стандартная комплектация из шести сменных колодок предназначена для гибки водогазопроводных труб по ГОСТ 3262-75, диаметром от 1/2'' до 2'' и толщиной стенки от 2 мм до 4,5 мм (см. таб. № 1).
По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. табл. № 2):
- круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45); - квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45);
- прямоугольного проката и полосы ГОСТ 4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45).
Станок обеспечивает качественный изгиб заготовок на заданный угол до 180 с минимальным изменением без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий). Механизм прост в эксплуатации. Работает в ручном и полуавтоматическом режимах.

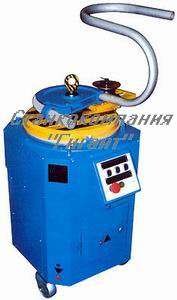

Станок трубогибочный УГС-5
Основные технические характеристики
Диаметр трубы наибольший, мм 60
Радиус изгиба наибольший, мм 210
Мощность двигателя главного движения, кВт 3
Габариты: длина_ширина_высота, мм 720х700х900
Масса, кг 330
|
