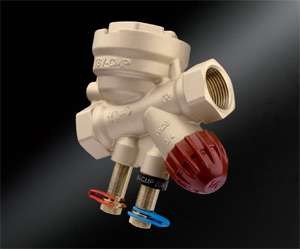

Балансировочный и регулирующий клапан TBV-CMP Комбинированный балансировочный и регулирующий клапан TBV-CMP - клапан нового поколения, разработанный для модулирующего регулирования установок в системах отопления и холодоснабжения, для использования в обвязках фэнкойлов, активных и пассивных балок охлаждения, тепловых завесах. Клапан обладает логарифмической характеристикой, а совместно с модулирующим приводом TSE-M обеспечивает высокое качество регулирования. TBV-CMP гарантирует точное гидравлическое регулирование и оптимальную работу на протяжении всего срока службы.
Кроме того, клапаны серии TBV-CMP применяются для поддержания постоянного проектного расхода и могут использоваться в качестве автоматических балансировочных клапанов. TBV-CMP совместно с балансировочными инструментами TA CBI/TA SCOPE дает возможность выполнять измерения и диагностику. Конструкция клапанов позволяют измерять расход, располагаемый напор контура, потерю давления на клапане. TBV-CMP имеет функцию промывки, как гидравлического контура, так и самого клапана, которую можно использовать во время эксплуатации.
Основные технические характеристики комбинированного автоматического балансировочного и регулирующего клапана TBV-CMP
Размеры: DN 15-25
Класс давления PN 16
Диапазон расходов:
DN 15 LF: 18-142 л/ч
DN 15 NF: 77-375 л/ч
DN 20 NF: 160-660 л/ч
DN 25 NF: 240-1260 л/ч
Максимальная рабочая температура: +120°C
Минимальная рабочая температура: -20°C
Шток 4 мм
Материал:
Корпус клапана: AMETAL
Шток клапана: PPS (поливинилсулфид)
Уплотнение седла: EPDM/Нержавеющая сталь
Уплотнение шпинделя: EPDM O-образное
Вставка клапана: AMETAL, PPS (поливинилсульфид)
Приуджина: Нержавеющая сталь
Шпиндель: Тефлонизированный AMETAL
Мембрана: HNBR
Производство компании TA (Tour & Andersson, Швеция).
