торговля | Бетонораздаточные стрелы EVERDIGM Бетонораздаточные стрелы применяются для подачи бетонного раствора к месту проведения бетонных работ в тех случаях, когда требуется подача бетонной смеси в вертикальном направлении на большое расстояние, например, при возведении стен, колонн и плит высотных зданий, мостов, дамб, очистных сооружений, которые находятся вне зоны досягаемости бетононасоса с установленной стрелой. Бетонораспределительные стрелы, используемые в сочетании с линейным насосом высокого давления или стационарным бетононасосом, применяются с нулевого цикла строительства и позволяют достичь высокой производительности бетонных работ и точности установленного срока их проведения.
Бетонораздаточные стрелы комплектуются трубчатой мачтой, к которой надежно крепится бетоновод, проложенный от бетононасоса. Мачтовый адаптер для соединения мачты и поворотной опоры обеспечивает быструю сборку. Бетонирование на начальном этапе строительства осуществляется с помощью трубчатой мачты, крестообразная опора которой закрепляется на фундаменте. Для продолжения бетонирования по мере возведения сооружения подъем стрелы производится через междуэтажные и шахтные перекрытия посредством специального подъемного устройства. Бетонораспределительную стрелу можно перемещать с одного этажа на другой благодаря системе быстрого монтажа с одной опорной колонны на другую. Стрелу также можно установить на секции строительных кранов.
Южно-корейская компания Everdigm (Эвердайм) производит четырехсекционные бетонораздаточные стрелы, складывающиеся по типу R (все секции складываются в одну сторону), с радиусом досягаемости от 28 до 42 метров. Диаметр бетоновода стрелы 125 мм. Длина концевого шланга 3 м. Управление осуществляется посредством кабельной дистанционной системы (опция - дистанционное радиоуправление). Угол поворота стрелы 370°, скорость поровота 0.5 об/мин. Потребляемая мощность от сети 380/60 В/Гц. Производительность 15~150 куб.м/ч.

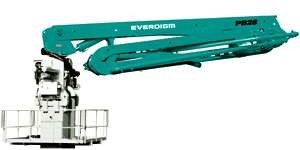

Бетонораздаточная стрела Everdigm PB28 - максимальный вылет по горизонтали 28,2 м, глубина опускания 21,1 м. Высота мачты 20 м (10mX2EA). Вес стрелы 5300 кг, вес опоры (включая адаптер) 2500 кг, противовес (вес+рама) 2500 (2100+400) кг.
Бетонораздаточная стрела Everdigm PB32 - максимальный вылет по горизонтали 32 м, глубина опускания 24,1 м. Высота мачты 20 м (10mX2EA). Вес стрелы 6100 кг, вес опоры (включая адаптер) 2500 кг, противовес (вес+рама) 6700 (6300+400) кг.
Бетонораздаточная стрела Everdigm PB42 - максимальный вылет по горизонтали 42 м, глубина опускания 21,5 м. Высота башенной мачты 3 м. Вес стрелы 5000 кг, вес опоры 11000 кг, противовес (вес+рама) 14000 (10500+3500) кг.
|
|
